冷头

-95℃超低温棒式冷冻机（冷头）

（低温补集器）产品说明书

昆山捷仕通制冷设备有限公司

KUNSHAN JIESHITONG PERFRIGEATION EQUIPMENT CO., LTD

工厂地址：中国江苏省昆山市千灯镇原创型工业园19号厂

一、公司简介

公司2007年成立以来，专业致力于超低温设备的研制、开发生产、售后维修服务。公司拥有专业研制开发复叠或自动复叠式低温制冷设备的技术力量。

经过多年的实践通过不断的技术改进，结合国内外设备的技术特点，我公司生产的冷冻机，完全拥有自主知识产权，达到国内先进水平。

应用领域：被广泛应用于真空镀膜、科研院所、医疗卫生、军事航空、生物制药、高校电子、金属加工等行业。

产品以较强的性价比优势赢得了广大客户的认可，同时可根据用户需求设计生产其它非标超低温设备。

我们将凭着不懈的努力以诚信第一、服务第一、质量第一的精神在超低温应用行业为我们的客户提供最优的服务。

主要产品：-95℃派瑞林镀膜用的冷头，冷阱，快速循环水汽深冷泵（polycold）、-145℃气体捕集器（低温冷阱）、每天生产10到100L小型液氮机，气体液化机，低温检测冷却器，液氮回凝制冷机（零蒸发）等超低温设备。

公司主要生产的十几款产品，已销往各科研院校实验室、微电子企业及出口俄罗斯、以色列、智利、哈萨克斯坦、格鲁吉亚、新加坡等多个国家。

二、产品简介

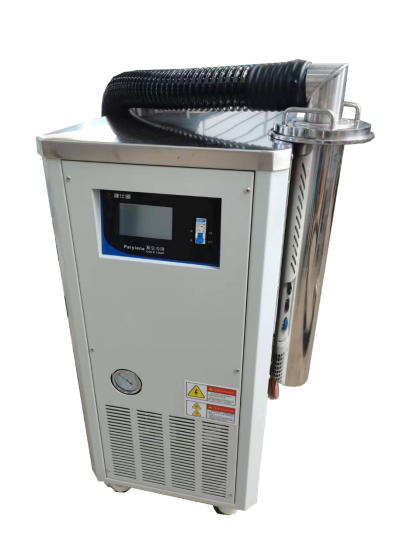

该产品是根据节流制冷原理制作的小型制冷机，通过自复叠压缩机制冷可实现最低到-110°低温。主要制冷配件全部采用国际知名品牌，本机具有结构紧凑、设计合理、节能可靠 等优点，主要用于真空装置中补集水蒸气及高沸点物质，因此该型设备也称作冷阱或补集器；

三、主要使用配件：

全部采用世界知名品牌制冷配件，设备性能稳定可靠经久耐用；配置全封闭进口低温压缩机、丹佛斯油气分离器、丹弗斯膨胀阀、日本鹭宫压力控制器、电磁阀等；

本产品可用于Parylene真空涂覆冷阱、生化石油实验、低温液浴，气体扑集、药品冻干等多种用途。

冷阱的尺寸、制冷方式能力均可根据用户需要单独定制。

四、操作说明及注意事项：

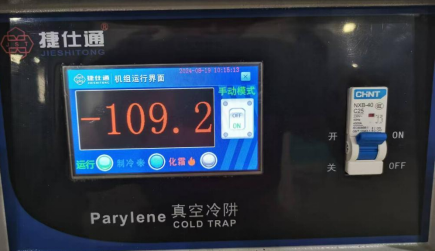

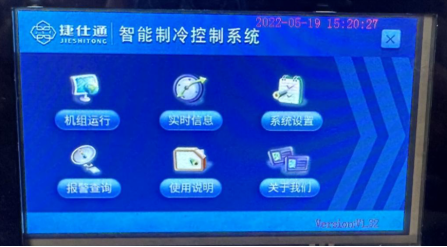

1. 接通电源后，打开右侧电源开关，设备开机，触摸屏进入主界面。选择ON打开,选择制冷模式，开始制冷，需化霜时，选择化霜模式，化霜结束时，再选择制冷，就进入制冷模式

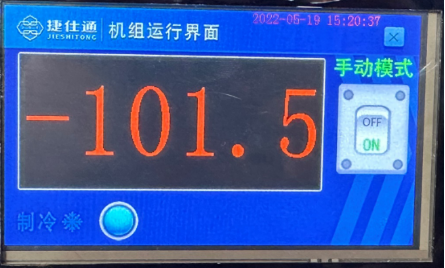

2.点击触摸屏<机组运行>按钮即可进入温度监控画面,可开启或关闭手动模式。

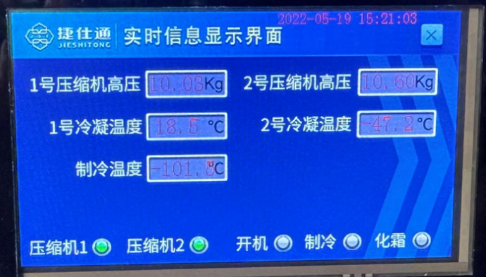

3．点击触摸屏<实时信息>按钮，进入实时信息检测画面。

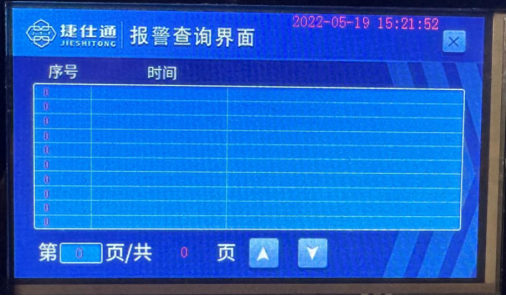

4. 点击触摸屏<报警查询>按钮，进入报警查询界面，此界面可查询设备异常记录。注：上电后设备会进行自检，在运转过程中出现故障将自动保护并显示故障内容。如有任何报警异常，可联系咨询厂家。查询电话13606263936（微信同号）钱先生

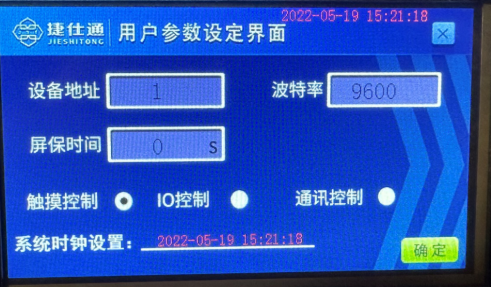

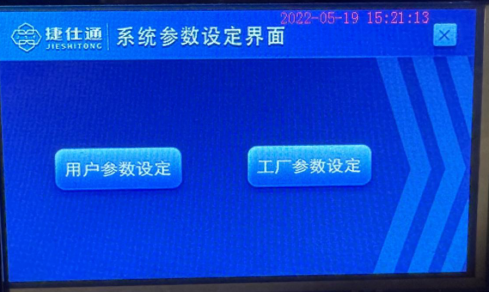

5.此设备控制方式有手动和远程控制方式，远程可接IO接口控制。远程控制时，点击点击触摸屏<系统设置>按钮进入系统参数设定界面后，点击<用户参数设定>按钮，即可更改控制模式，选择相应的控制模式后，点击<确定>即可。

触控模式：为手动运行模式。初始模式为手动模式。初始密码为0或没有密码，按确定就可以

通讯控制：为通讯远程控制模式。

（485通讯协议具体见附件1《派瑞林冷冻机通讯协议 V1.0》）

6.原厂参数数据如下表。（初始密码：0，手动模式）

注：请勿随意更改设备参数数据，如私自篡改参数导致设备无法运行或损坏的，由使用方自行承担结果。

注意事项：

1.断电或关机后再次开机请等待3分钟后再次开启启动开关，可保护压缩机防止压缩机高低压差过大导致启动失败；

2. 风冷型应放置于通风良好之环境环境温度应<32℃，且使用中请确保设备散热孔部分不要遮挡，散热孔周围保证有300mm的间距。

3.设备环境温度大于30度时建议采用水冷方式。水冷型冷却水进出水管确保连接无误，确保水压>1.5bar水温<25℃。

4. 质保期内，设备故障时请与我司售后联系，切勿自行修理。

五丶故障报警原因及保养。

1、开机后60分钟制冷不能达到-80℃以下时设备将故障报警；此时可检查压缩机压力表，检查是否冷媒压力过低导致，如果压力过低可能是冷媒泄露缺失导致；

2、本设备采用双机复叠制冷，一级制冷冷却二级压缩机，当散热或环境温度 高时都会导致压缩机高压压力过高甚至跳脱，如设备开机后短时间就报警是高压保护导致，并检查压缩机高压压力表及风机是否运转良好；冷凝器表面要3个月清洁一次。初次收到机器要静放3小时以上才能开机。

超低温棒式冷阱技术参数
